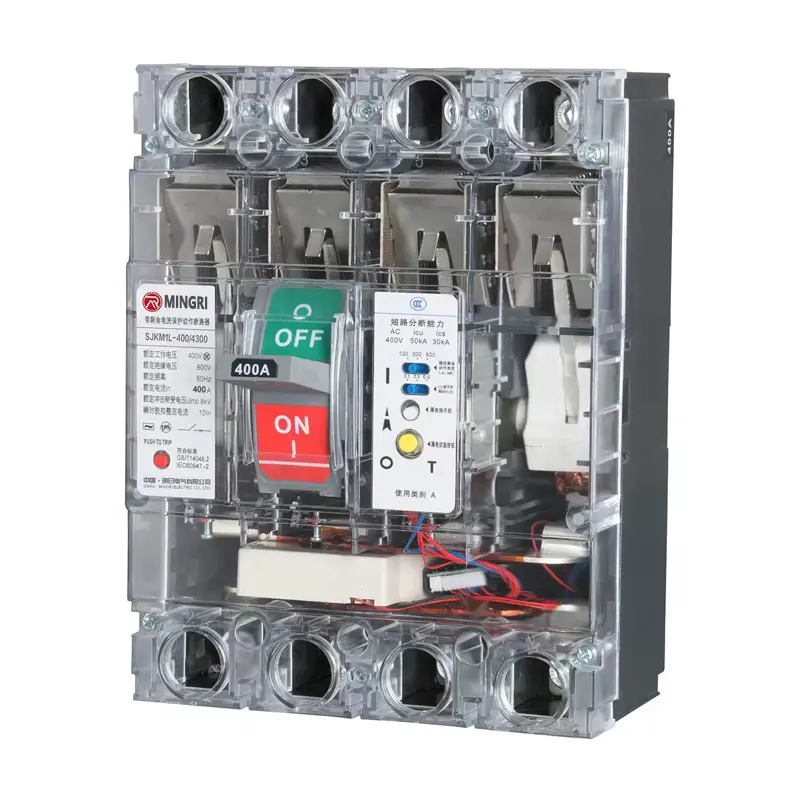

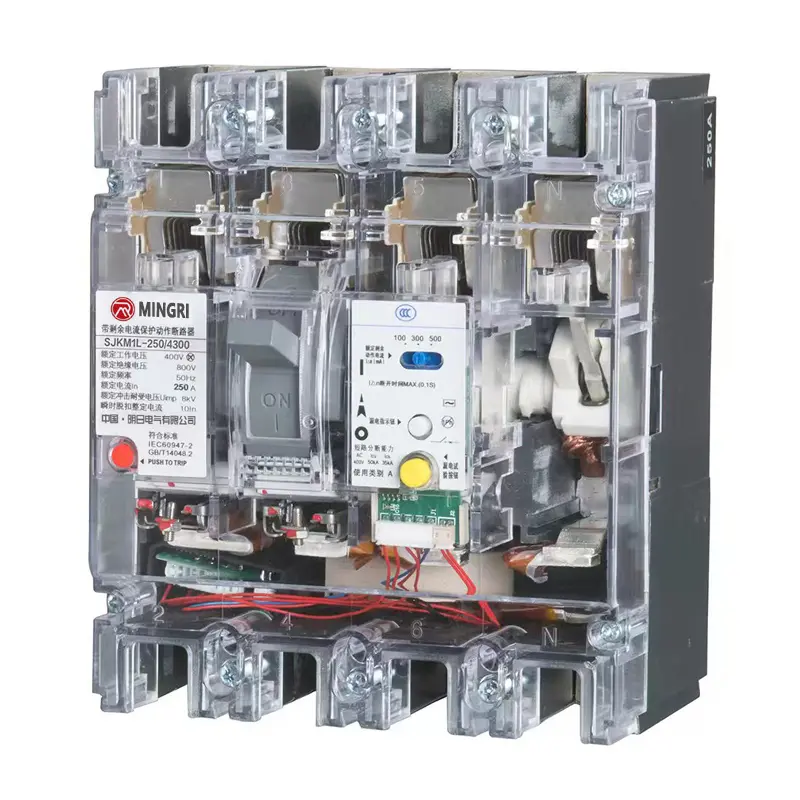

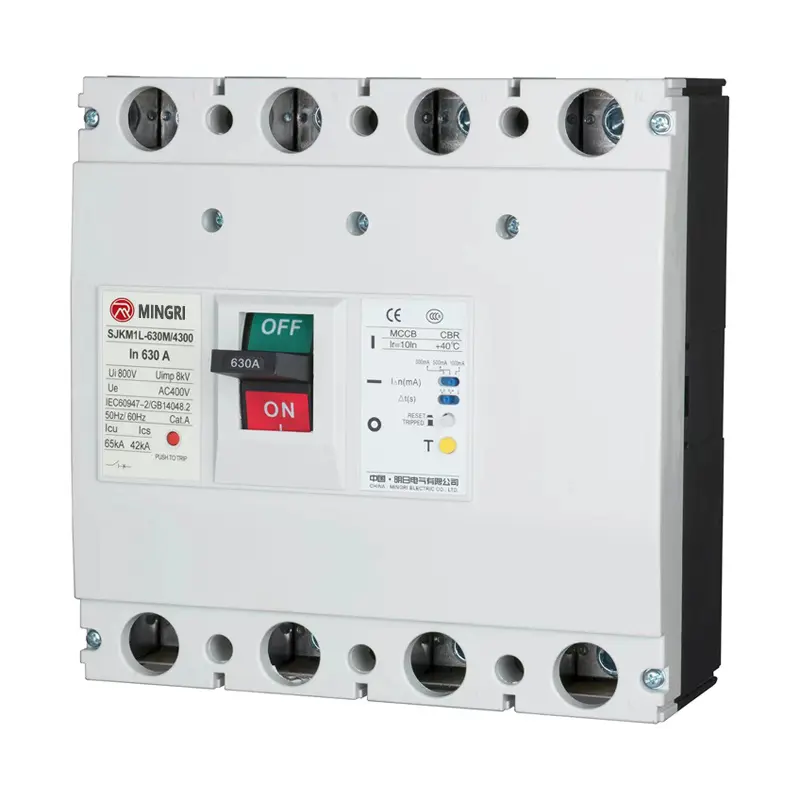

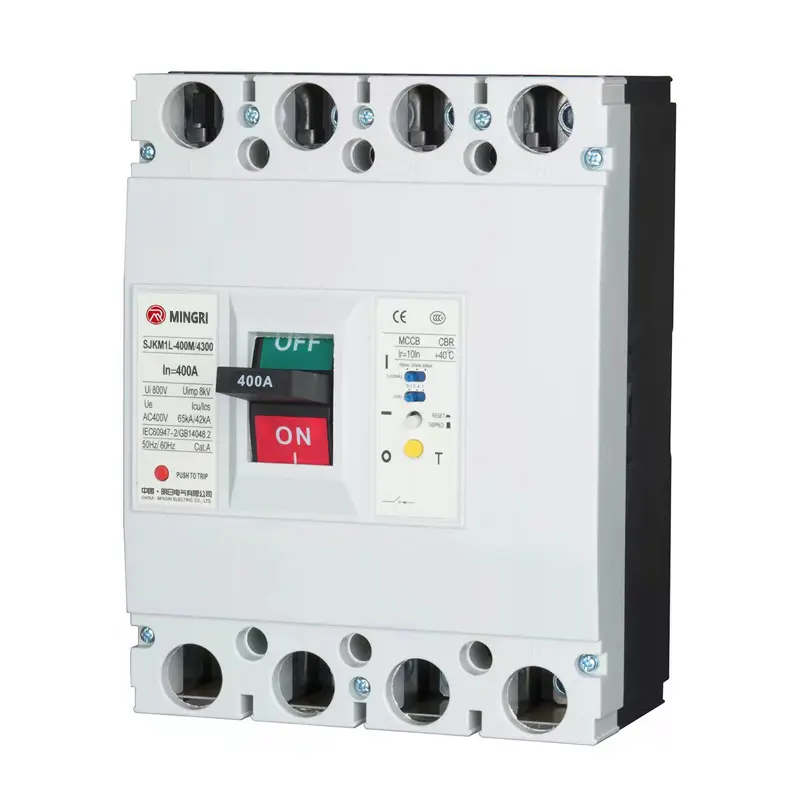

SJKM1L Earth Leakage Circuit Breaker ELCB for Industrial Safety

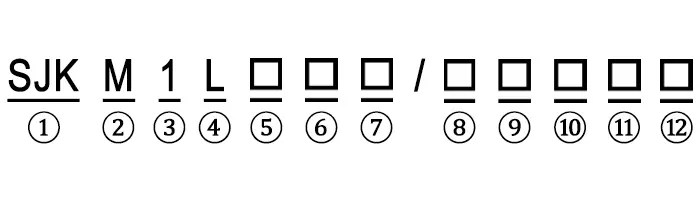

①

Manufacturer Code

②

Molded Case Circuit Breaker (MCCB)

③

Design Serial Number

④

With Residual Current Protection

⑤

Frame Size

⑥

Breaking Capacity: L (Standard)

                                    M (Medium)

                                    H (High)

⑦

Operation: None (Manual)

                     Z (Rotary Handle)

                     D (Motorized)

⑧

Poles: 3(3-Pole),4 (4-Pole)

⑨

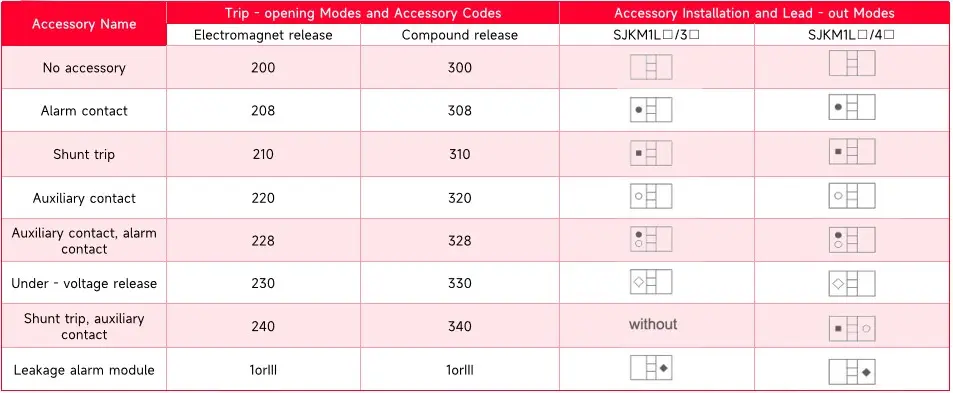

Trip Type & Accessory Code (See Table 1)

⑩

Application Code: None (Distribution)

                                   2 (Motor Protection)

⑪

4-Pole Code (A/B/C/D for Neutral), 3-Pole: No Code

⑫

Alarm Module: Ⅰ (Alarm + Trip)

                             Ⅱ (Alarm Only)

Model

SJKM1LE-125

SJKM1LE-250

SJKM1LE-400

SJKM1LE-630、800

Maximum Rated Current of Shell Frame Grade A

125

250

400

800

Rated Current In A

16 20 25 32

40 50 63 80

100 125

125 160180 200225 250

250 315

350 400

400 500630 700

800

Number of Poles

3

4

3

4

3

4

3

4

Rated Insulation Voltage Ui V

AC800

Rated Working Voltage Ue V

AC400

Rated Impulse Withstand Voltage Uimp V

8000

Arc - Quenching Distance mm

50

50

100

100

Breaking Capacity   lcu

                                     Ics

L

M

L

M

L

M

L

M

AC400V

35         50

35         50

50         65

50         65

AC400V

22         35

25         35

35         42

35         42

Rated Residual Short - Circuit Making (Breaking) Capacity Icu/4

8.75

12.5

15.75

16.25

Rated Residual Operating Current I△n (mA)

Non - delay type

30/50/100100/300/500

30/50/100100/300/500

100/300/500

300/500/1000

Delay type

100/300/500

100/300/500

100/300/500

300/500/1000

Rated Residual Operating Current I△n (mA)

1/2I△n

1/2I△n

1/2l△n

1/2l△n

Number of Operating Performances

Energized

1500

1000

1000

1000

De - energized

8500

7000

4000

4000

Total number of times

10000

8000

5000

500

Operating Time of Residual Current Protection

2l△n

2l△n

5l△n

10l△n

Maximum Breaking Time (S)

Non - delay type

0.2

0.1

0.4

0.04

Delay type

0.5/1.15/2.15

0.35/1/2

0.25/0.9/1.9

0.25/0.9/1.9

Model

Overall Dimensions (mm)

Installation Dimensions (mm)

a1

b1

ΦD

Φd

L1

L2

L3

H1

H2

3P

4P

3P

4P

SJKM1LE-125

162

132

35

53

93

72

102

90

132

22

5.5

SJKM1LE-250

173

144

35

55

100

87

122

93

144

24

5.5

SJKM1LE-400

267

224

37

48.5

108.5

124

172

164

224

26

6.5

SJKM1LE-630/800

295

243

37

62

62

178

248

158

243

48

7.0

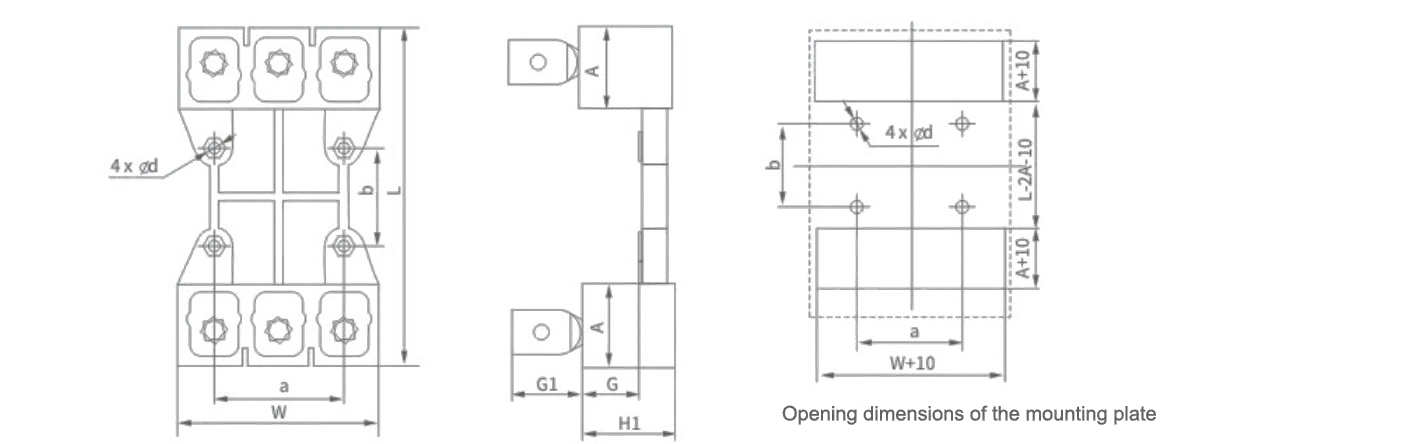

Model

w

L

A

H1

G

G1

a

b

Φd

3P

4P

3P

4P

SJKM1LE-125

91

125

168

38

50

33

28

60

90

56

6.5

SJKM1LE-250

107

145

186

46

50

33

37

70

105

54

6.5

SJKM1LE-400

149

200

280

55

60

38

46

60

108

129

8.5

SJKM1LE-630/800

210

280

305

62

87

60

22

90

162

146

11

Model

pole

Overall Dimensions (mm)

Installation Dimensions (mm)

L1

L2

L3

L4

a

b

Φd

SJKM1LE-125

2

65

151

110

75

129

2×Φ4.5

3

93

151

110

92

30

129

  4×Φ4.5

4

123

151

110

92

60

129

  6×Φ4.5

SJKM1LE-250

2

75

165

110

90

129

  2×Φ4.5

3

107

165

110

90

35

126

  4×Φ4.5

4

142

165

110

90

70

126

  6×Φ4.5

SJKM1LE-400

3

154

257

146

106

44

194

  4×Φ4.5

4

198

257

146

106

94

194

  6×Φ4.5

SJKM1LE-630 SJKM1LE-800

3

210

280

155

116

70

243

4×Φ7

4

280

280

155

116

140

243

6×Φ7
